کوره زغال جداره ای ( هلندی):

– در کوره جداره ای تمام صنعتی قابل حمل و نقل و جابجایی و در مدل نیمه صنعتی غیر قابل جابجایی مجدد بعد از تولید

– ظرفیت کوره از 1 تا 15 تن چوب

– در کوره جداره ای تمام صنعتی عایق بندی کاملا صنعتی و در مدل نیمه صنعتی عایق بندی سنتی ( آجر و گل و مصالح نسوز و .

– کوره تک منظوره برای تنها تولید زغال کبابی مناسب است ( به علت نوع حرارت دهی لایه ای)

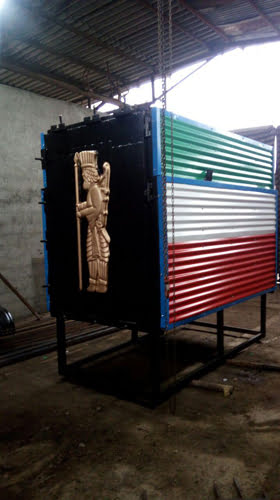

– در کوره جداره ای تمام صنعتی طرح مکعب برای جداره بیرونی از جنس ورق آهنی و در نیمه صنعتی مخزن چوب طراحی گرداز جنس ورق آهنی

– تخلیه اضطراری فشارشکن در فشار پله کانی و در فشارلحظه ای ( کسری از ثانیه)

– دارای دو مرحله عملکرد سیستم اتومات و نیمه اتومات

کوره زغال چند جداره ای– دارای فیلترینگ 100% بوو دود

– دارای سیستم سرکه گیر و بشکه سرد کن

– نوع سوخت گاز یا گازوئیل

– دارای محافظ مخصوص کف کوره با متریال نسوز و مقاوم در برابر شعله مستقیم مشعل

– نوع حرارت دهی به صورت لایه بغل و متمرکز و تجمع حرارت در سقف کوره از دو طرف به اگزوز خروجی

– جنس کف کوره از ورق های مستحکم آلیاژی آتشخوار

– دارای واگن سبدی یا ریل سبدی

این کوره ها از دو قسمت لایه یا جداره داخلی و خارجی تشکیل شده است..

دانلود طرح توجیهی

دانلود کاتالوگ

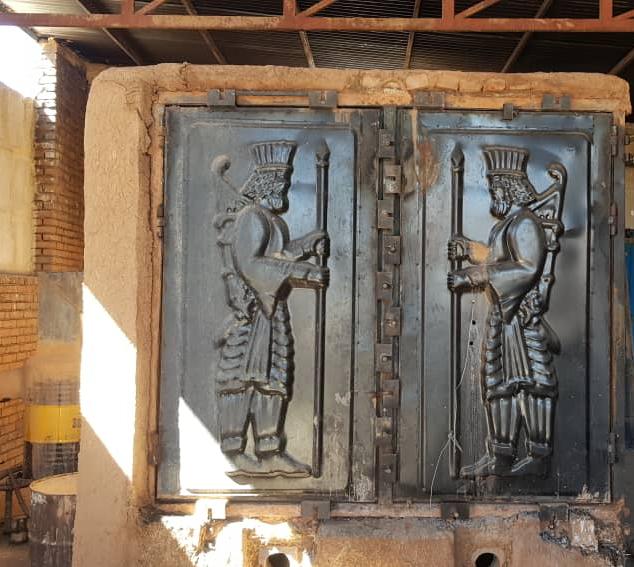

جنس لایه داخلی از ورق های آهنی و کف کوره به صورت ورق های آتشخوار و لایه خارجی اگر به صورت سنتی باشد  از جنس یک کلاف تیرآهن به صورت مکعب به عنوان ستون و بین تیرآهن ها جهت  تحمل سنگینی اجر و گل وغیره که  توسط آجر و گل و مصالح و … پوشانده و کاملا مسدود میگردد و اگر صنعتی باشد  لایه خارجی به همراه عایق های صنعتی از جنس ورق های آهنیست.

در زیر کف کوره وجود لایه ای از آجر نسوز به شکل گرد یا تخت جهت جلوگیری از برخورد شعله  در زیر کوره به آنهاست

جنس کف کوره از ورق های ضخیم از نوع آتشخوار دو لایه است که لایه زیری نسوز  محافظ کف است.

در مدل تمام صنعتی این کوره هابه علت عدم استفاده از آجر و مصالح و گل و غیره حتی بعد از نصب در محل شما هم به راحتی قابل جابجایی و حمل و نقل میباشد ولی در مدل نیمه صنعتی به دلیل استفاده از مصالح آجر و گل و غیره ، غیر قابل حمل است. و این مورد برای کسانی که که سالن تولید استیجاری دارند بسیار بسیار حائز اهمیت است.

فیلم رضایت مشتری

حرارت ایجاد شده توسط مشعل کوره در زیر کوره ایجاد شده و بعد از برخورد با آجر نسوزو لایه نسوز زیری  به سمت فاصله بین لایه داخلی از جنس آجر توپر یا همان آجر و گل و … انتقال میابد و از سمت چپ و راست انتقال گرمای بین لایه ها باعث ایجاد گرما در کوره میشودو سرآخر در فاصله ی تقریبا دور سقف کوره تجمع پیدا میکند بدون تجمع در سقف کوره تا مونوکسید کربن حاصل از روشن بودن مشعل ها از طریق اگزوزهای سقف کوره به راحتی به بیرون انتقال پیدا میکند.

در کل کوره های جداره ای صنعتی و سنتی – صنعتی (هلندی) به علت این نوع حرارت دهی مبدا حرارت در لایه های بغل میباشد و سرآخر در سقف کوره میباشد.برای همین اختلاف دما برای چوب هایی که در نزدیکی لایه بغل وجود دارندبا چوب های حدود مرکزیت کوره وجود خواهد داشت به طوری که در زمان های روشن شدن مشعل  به خصوص در دماهای بالا و روز آخر تولیدچوب هایی که به لایه بغل نزدیکتر هستند و دمای بالاتری را از نظر تابش حرارت تجربه میکنند نسبت به  چوب هایی که در مرکزیت کوره وجود دارند .ضمن آنکه به علت تجمع مولکول گرمایی و حرارت در سقف کوره تا خروجی اگزوز باعث گرم شدن قسمت بالایی درون کوره که محل وجود چوب است خواهد شد و اختلاف دمایی در بالا و پایین کوره، بخصوص در زمان خاموش بودن مشعل به علت اتومات بودن رویت خواهد شد.برای همین ماشین سازان پاسارگاد در کوره های جداره ای  سنتی- صنعتی ویا تمام صنعتی معروف به هلندی از کوره یک تن به بالا را برای تولید زغال لیمو (قلیان) مناسب نمیداند زیرا با بزرگتر شدن کوره و فاصله جداره ها درداخل از هم این اختلاف دمای داخلی از کنار لایه ها به مرکز کوره بیشتر حس خواهد شد و این زنگ  خطریست برای تولید موفق زغال لیمو و انواع قلیان و مجلسی.

فیلم رضایت مشتری

بازده زمانی ساخت کوره جداره ای سنتی – صنعتی ( هلندی )به این صورت است که به علت استفاده از آجر و مصالح و گل و… تنها بخش لایه داخلی گرد صنعتی  و کلاف تیرآهن مکعب مانند که لایه داخلی در وسط آن جا میگیرد و درب لایه داخلی و مقداری از کار دیگردر کارخانه پاسارگاد انجام و مابقی کار یعنی آجر چینی زیر کوره و بین کلاف تیراهن و گل و … و کاور روی آجر که از جنس حلب رنگی میباشد که به درخواست مشتری و انجام نصب دودکش ها صورت  میپذیرد . در این طراحی انجام دودکش هارا نمیتوان در کارخانه پاسارگاد انجام داد زیرا انجام نصب دودکش بعد از دیوار چینی آجری کوره صورت خواهد گرفت.

برای همین در مورد کوره سنتی – صنعتی جداره ای ( هلندی) نصب و راه انداری توسط پرسنل ما در محل شما به صورت رایگان صورت خوهد گرفت .به علت وجود بیش از 75% کار با آجر و مصالح گل، این کوره بیش از 12 سال ضمانت شرکت پاسارگاد دارد.

به علت وجود مصالح آجر و گل و … در کار،زمان خنک شدن کوره در کوره های سنتی – صنعتی (هلندی ) بسیار طولانی تر از کوره هایی است که به صورت کاملا صنعتی است و عایق ها و لایه های آنها از عایق های صنعتی و ورق استفاده شده است. نگران این موضوع هم نباشید ،پاسارگاد برای این نکته هم راه کار مناسبی طراحی کرده است، با استفاده از سیستم خنک کن (فن) در بین لایه ها ی دوطرف کوره تا جای ممکن این اتلاف زمانی را کوتاه کردیم ولی باز هم از بابت خنک شدن کوره ،کوره های هلندی زمان حداقل  40 درصدی بیشتری نسبت به کوره های صنعتی دیگرسپری میکند.

کوره جداره ای

کوره سنتی – صنعتی به علت طراحی گرد داخلی خود در مقایسه با کوره های مکعبی به میزان متراژ طول و عرض و ارتفاع مساوی و قانون 14/3 ( عدد پی ) ، میزان بیشتری فضا رادر سالن تولید شما اشغال کند. به طور مثال در کوره ( لایه داخلی ) مکعب 3 تن که به عرض 60/2 و طول 3 متر دارد شم میتوانید 3 تن چوب به درستی بارگیری کنیدولی در کوره هلندی که لایه داخلی آن گرد و به قطر 60/2 و طول 3 متر ، شما میتوانید حدود 2 تنچوب به درستی بارگیری  کنید و این کسر 1 تن به خاطر عدم کنج یا کناره یا مثلثی چهار طرف کوره به علت گرد بودن لایه داخلی کوره است و برای این کسری باید طول کوره 3 تن  سنتی – صنعتی جداره هلندی را به 5/4 متر تغییر داد و طول کوره هلندی در اندازه 3 تنی 5/4 متر طول خواهد داشت.

در کل در کوره زغال سنتی – صنعتی هلندی کوره 1 تنی ،تضمین کیفیت تولید زغال لیمو و قلیان دارد ولی از کوره 2 تن هلندی به بالا تضمین کیفیت فقط بابت تولید زغال کبابی است .

به شما دوستان و مشتریان عزیز پیشنهاد میشود برای رضایت در تولید زغال لیمو و تضمین تولید زغال توسط شرکت پاسارگاد در کوره های 2 تن به بالا از کوره زغال همرفتی و یا کوره زغال فوق صنعتی جی پلاس استفاده نمایید.
